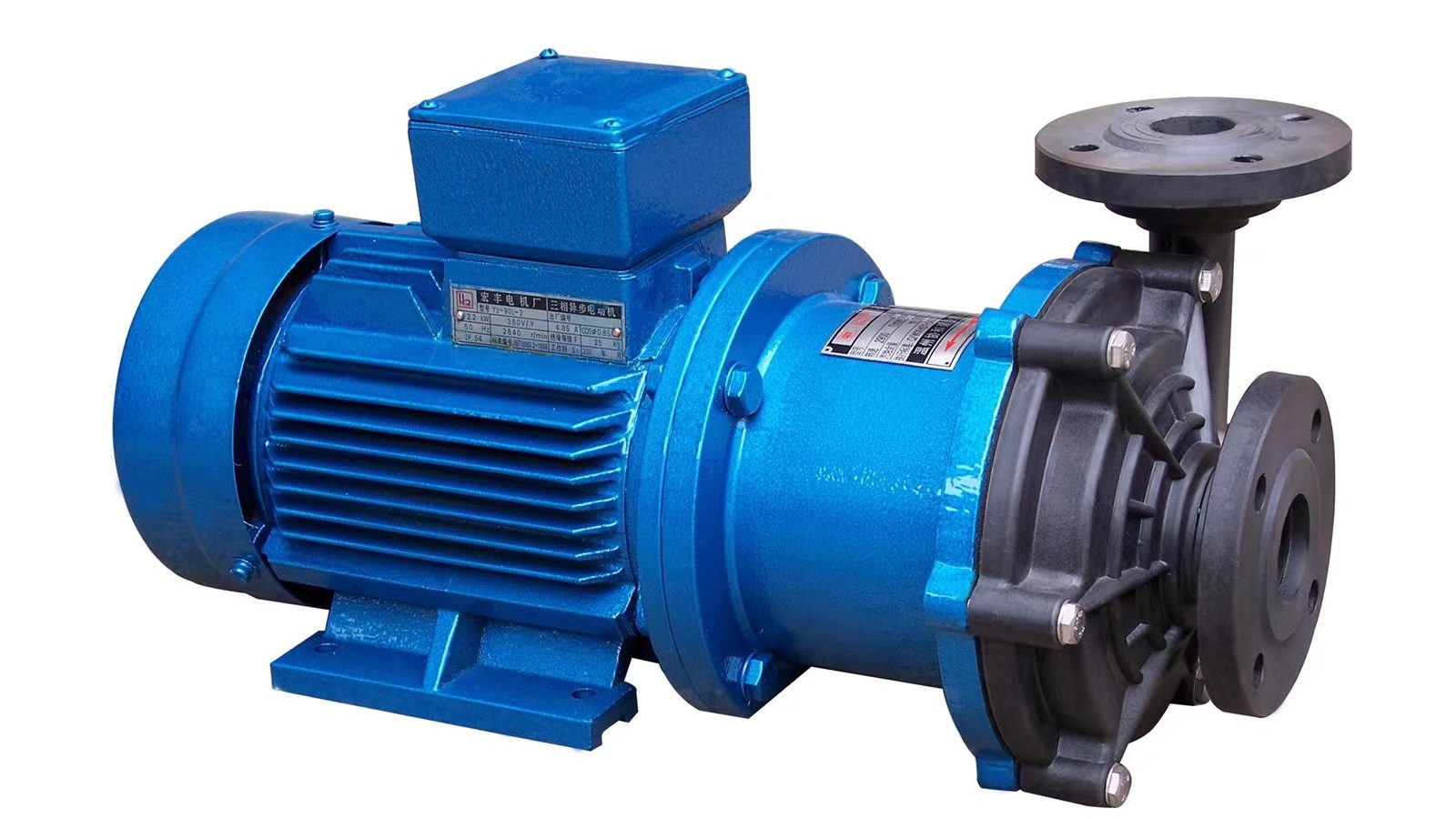

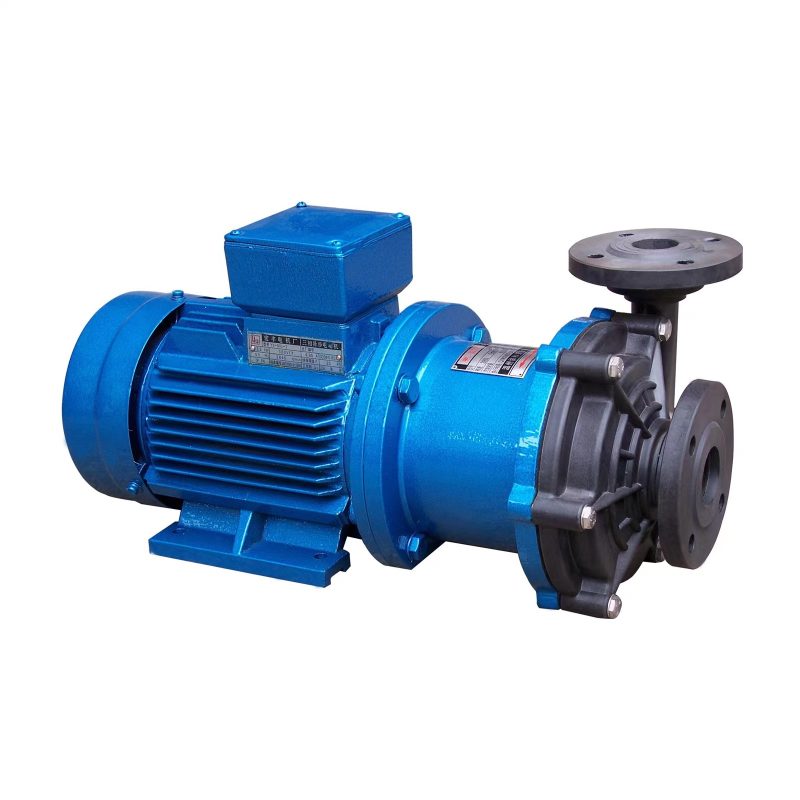

CQF型工程塑料磁力泵

■ CQF型工程塑料磁力泵产品概述：

CQF型工程塑料磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。工程塑料磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

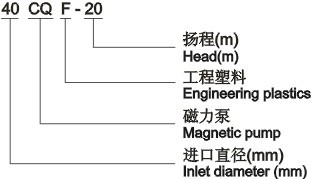

■ CQF型工程塑料磁力泵型号意义：

■ CQF型工程塑料磁力泵主要特点：

CQF型工程塑料磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造材料，因此它具有良好的抗腐蚀性能，并可以使实输送介质免受污染。

■ CQF型工程塑料磁力泵结构爆炸图：

注：1、泵 体：增强聚丙稀; 2、静 环：碳化硅或氧化铝陶瓷；3、动 环：填充F4；4、叶 轮：增强聚丙稀；5、密封圈：氟橡胶；6、隔 板：增强聚丙稀；7、隔离套：增强聚丙稀；8、外磁：HT200+永磁体；9、转子：增强聚丙稀+永磁体；10、主轴：碳化硅或氧化铝陶瓷；11 轴承：填充F4；12、支架：HT200

■ CQF型工程塑料磁力泵结构图：

■ CQF型工程塑料磁力泵工作原理：

       CQF型工程塑料磁力驱动离心泵（简称工程塑料磁力泵），通常由电动机，磁力偶合器和工程塑料离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。CQ系列磁力泵型式及基本参数符合JB／TQ786－89《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

■ CQF型工程塑料磁力泵产品用途：

CQF型工程塑料磁力泵结构紧凑，外型美观，体积小，躁声低，运行可靠，使用维修方便。可广泛用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位 抽送酸，碱液，油类稀有贵重液，毒液，挥发性液体，以及循环水设备配套，过率机配套。特别是易漏，易燃，易爆液体的抽送。防爆电动机选用此泵则更为理想。

■ CQF型工程塑料磁力泵性能参数：

备注：表中20CQF-12—65CQF-32都可配防爆电机

■ CQF型工程塑料磁力泵安装与使用：

      一、磁力泵应水平安装，不宜竖立，塑料泵不得承受管路重量，对于特殊垂直安装的场合，电机务必朝上。
      二、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀。
      三、泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
      四、查电机旋转方向是否与磁力泵转向标记一致。
      五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
      六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

■ CQF型工程塑料磁力泵使用注意事项：

     一、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成载时空载运转。
     二、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀
     三、泵使用中环境应小于40℃、电机温升不得超过75℃。
     四、被输送的介质及其温度应在泵材允许范围内。工程塑料磁力泵的使用温度＜60℃，金属泵的使用温度小于100℃，输送吸入压力不大
           于0.2MPa，大工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
     五、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
     六、磁力泵运行500小时后，应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更
           换轴承和轴向动环。
