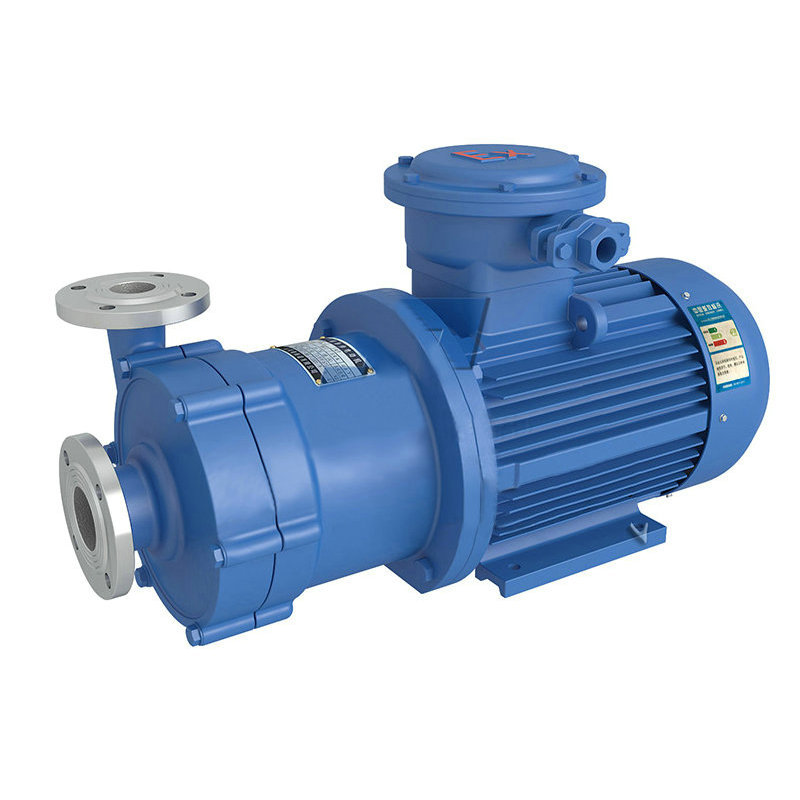

CQ型磁力驱动泵

产品简介

CQ型磁力驱动离心泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，凯亿泵阀生产的CQ型磁力驱动泵吸收了国内外先进水平的卧式磁力泵生产新技术、新材料、新工艺，成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能更加完美化。CQ型磁力泵经过使用单位长时间的生产性连续运行考验，越来越多的用户确信他们所选的是安全、可靠的泵型，我们将一如既往的为广大用户提供更加优质的服务。

CQ型磁力驱动泵主要特点：

磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，完全解决了其他泵机械密封无法避免的跑、冒、滴之弊病。卧式磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

适用范围

CQ型磁力驱动离心泵结 构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送 酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此卧式磁力泵则更为理想。

型号意义

性能参数

结构图纸

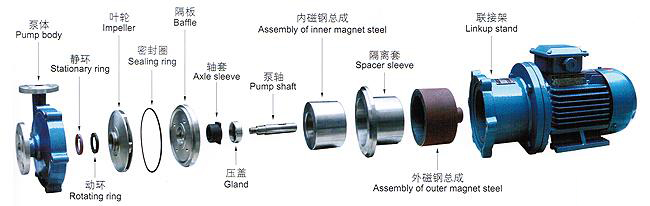

结构爆炸图卧式磁力泵泵体材质：304不锈钢、动环材质：填充四氟、静环材质：陶瓷、叶轮：304不锈钢、密封圈：橡胶、隔板：304不锈钢、轴套：填充四氟、压盖:304不锈钢、泵轴:304不锈钢 内磁钢总成:304不锈钢+磁铁、隔离套:304不锈钢、外磁钢总成:铸钢+磁铁

使用说明

1. CQ型磁力驱动泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2. 当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
3. CQ型卧式磁力泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
4. 检查电机旋转方向是否与磁力泵转向标记一致。
5. 电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6. 卧式磁力泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

注意事项

1. 因CQ型磁力驱动离心泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。
2. 被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3. 卧式磁力泵在使用中环境温度应小于40℃，电机溫升不得超过75℃。
4. 被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度＜60℃，金属泵的使用温度＜100℃，辅送吸入压力不大于0.2MPa，最大工作压力1.6MPa、密度不大于1200kg/m3，不含硬颗粒和纤维的液体。
5. 对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。
6. CQ型磁力驱动离心泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更换轴承和轴向动环。

故障排除
