管道泵配套电缆选型及计算

管道泵配套电缆选型及计算

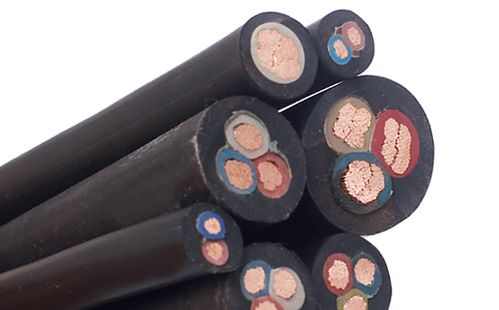

管道泵配套电缆的选型及计算是一个复杂但至关重要的过程,它直接关系到泵系统的安全、稳定运行。以下是一个详细的选型及计算指南:

一、选型原则

  1. 满足电流需求:电缆的载流量必须大于或等于管道泵的额定电流,以确保电缆能够承载泵在工作时产生的电流。
  2. 考虑环境温度:电缆的载流量会受到环境温度的影响,温度越高,载流量越小。因此,在选择电缆时,需要考虑到实际使用环境的温度,并留有适当的余量。
  3. 考虑电压降:电缆的长度和截面积会影响电压降。为了确保泵能够接收到足够的电压以正常运行,需要选择合适的电缆长度和截面积。
  4. 考虑电缆材质:通常,铜芯电缆因其良好的导电性和耐腐蚀性而被广泛使用。对于特殊环境(如腐蚀性介质),需要选择耐腐蚀的电缆。

二、计算步骤

  1. 计算电流
    • 公式:功率=电流×(1.732×电压×功率因数×效率)。由此可以推导出电流的计算公式:电流=功率÷(1.732×电压×功率因数×效率)。
    • 示例:假设管道泵的功率为22kW,电压为380V,功率因数为0.85,效率为0.9,则电流=22000÷(1.732×380×0.85×0.9)≈43.69A。
  2. 选择电缆截面积
    • 根据计算出的电流值,选择合适的电缆截面积。通常,电缆的载流量是其截面积的几倍(具体倍数取决于电缆的材质、结构和使用环境)。
    • 示例:如果选择铜芯电缆,并且环境温度为25℃时,铜线的载流量是其截面积的5-8倍。那么,对于43.69A的电流,可以选择截面积为10mm²的聚氯乙烯绝缘铜线(载流量为50-80A)。
  3. 计算电缆长度
    • 公式:U=IR,R=铜电导率×长度÷截面积。由此可以推导出电缆长度的计算公式:长度=电压降×截面积÷(铜电导率×电流)。
    • 示例:假设电压降为19V(380V的5%),铜电导率为0.0175(单位:Ω·mm²/m),电流为43.69A,截面积为10mm²,则长度=19×10÷(0.0175×43.69)≈248m。这意味着在248米以内,10mm²的铜线可以确保电压降在允许的范围内。

三、其他注意事项

  1. 电缆的敷设方式:电缆的敷设方式(如架空、直埋、穿管等)会影响其载流量和电压降。因此,在选择电缆时,需要考虑到实际的敷设方式。
  2. 电缆的接头处理:电缆的接头处需要做好密封处理,以避免进水导致绝缘性能下降。同时,接头处的电阻也需要控制在允许的范围内。
  3. 电缆的品牌和质量:选择知名品牌的电缆,并确保其质量符合相关标准和要求。这可以确保电缆在使用过程中具有更好的可靠性和安全性。

综上所述,管道泵配套电缆的选型及计算需要综合考虑多个因素,包括电流需求、环境温度、电压降、电缆材质和敷设方式等。通过科学合理的计算和选型,可以确保电缆能够满足管道泵的运行需求,并提高其安全性和可靠性。
