潜水排污泵的两种安装方式
潜污泵（潜水排污泵）作为水处理工程中的重要设备，其设计特点在于能够处理含有固形物和长纤维的污水、废水和雨水等。它的主要应用领域包括市政工程、楼宇建筑、工业排污和污水处理等。
潜污泵常见的安装方式主要有两种：
- 耦合式安装：
- 耦合式安装是通过专门的耦合器将潜污泵与管道连接在一起。这种安装方式使得泵体与出水管路之间的连接和脱离变得十分方便，当需要检修或维护时，只需通过起吊装置将泵体吊起即可。
- 耦合式安装适用于各种规格的潜污泵，是潜污泵最常用的安装方式。耦合器通常由设备厂家成套供货，确保与泵体的匹配性和稳定性。
- 移动式安装：
- 移动式安装则是将潜污泵的出口管路直接通过软管连接至水面上，泵体则靠自重置于水池底部或通过铁链等悬挂在起吊装置上。
- 这种安装方式无需耦合器和池底固定，因此便于移动和更换。在检修时，可以连同管道一起将泵体吊起，简化了操作过程。
- 然而，由于移动式安装的结构特点，它难以承受大的力矩，因此只适用于小型的潜污泵。
在选择潜污泵的安装方式时，需要根据具体的应用场景、泵体的规格以及维护需求等因素进行综合考虑。耦合式安装由于其方便性和稳定性，通常成为首选。而移动式安装则更适用于一些需要频繁更换或移动的场合。
此外，潜污泵在安装时还需要注意一些细节问题，如确保泵体与水面的距离、电缆的长度和安装方式、以及泵体的固定方式等，以确保泵体能够正常运行并延长其使用寿命。
潜污泵作为水处理工程中常用的提升设备，其选型、安装和电气保护措施都是确保系统稳定运行的关键。以下是对潜污泵安装条件图和电气保护措施的进一步解释和补充：

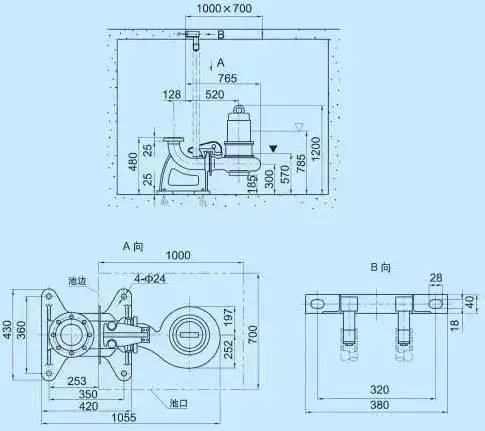

安装条件图解释
- 最低运行液位：
- 对于功率较大的潜污泵，电机冷却方式的选择会直接影响最低运行液位。带冷却系统的泵可以在更低的液位下运行，因为冷却系统可以更有效地散发电机热量。
- 图纸上通过实心三角和空心三角来区分这两种情况，设计人员需要根据实际工况选择合适的冷却方式。
- 平面开孔与定位：
- 耦合式安装时，平面开孔的大小和位置必须满足潜水泵的最小安装尺寸要求。
- 池边的导杆位置是安装定位的关键，耦合器基座的螺栓孔位置也需要以池边为基准进行定位。
- 顶部的导杆固定通常采用膨胀螺栓，确保泵体稳定。
- 预埋件与后浇混凝土：
- 底部的预埋地脚螺丝位置和规格对于泵体的稳定至关重要，通常采用预留孔进行后浇混凝土的设计。
电气保护措施
- 电机绕组过热保护：
- 过热保护元件置于电机定子绕组内，当绕组温度超过设定值时，会通过电柜的过热保护装置停止电机运行，防止电机损坏。
- 漏水探头：
- 漏水探头用于检测电机侧的漏水情况，一旦检测到漏水，会通过电控柜发出报警并停机，避免水泵进一步损坏。
- 浮子开关：
- 浮子开关用于检测电机侧机械密封是否失效，以及电机腔是否进水。一旦探测到进水，同样会通过电控柜报警并停机。
- 电控柜设计：
- 电控柜的设计需要根据潜污泵的选型条件及厂家的电气要求进行，确保各项保护措施能够有效工作。
总结
潜污泵的安装和电气保护措施是确保其在水处理工程中稳定运行的重要保障。设计人员需要仔细阅读安装条件图，了解各尺寸和符号的意义，并根据实际工况选择合适的冷却方式和安装方式。同时，还需要根据潜污泵的选型条件和厂家的电气要求进行电控柜的设计，确保各项保护措施能够有效工作，从而保障潜污泵的稳定运行。
