计量泵的选型及种类

计量泵的选型及种类

一、确定压力:所选取计量泵的额定压力要略高于所需要的实际最高压力,一般高出10~20%。不要选择过高,压力过高会浪费能源,增加设备的投资和运行费用。

二、确定流量:所选取的计量泵流量应等于或略大于工艺所需流量。计量泵流量的使用范围在计量泵额定流量范围的30~100%较好,此时计量泵的重复再现精度高。考虑到经济实用,建议计量泵的实际需要流量选择为计量泵额定流量的70~90%。

三、确定泵头(液力端)材质:计量泵的具体型号规格确定后,再根据过流介质的属性选择过流部分的材质,这一步非常重要,若选择不当,将会造成介质腐蚀损坏过流部件或介质泄露污染系统等。严重时还可能造成重大事故。

其他方面:在选择计量泵时,还需要考虑所需计量泵的精度级别,精度级别越高投入越大。计量泵一般工作温度在-30~100℃,特殊计量泵其工作温度范围更宽(如带保温夹套的高温液体计量泵,其输送温度可达500℃)。对于介质的粒度,要求应小于0.1mm,对于大于0.1mm的介质,可针对性地对泵的过流结构进行改变,以满足需要。对于介质的粘度,一般应在0~1000mm/s,特殊的计量泵可达6000 mm2/s, 机械隔膜式计量泵的流量是在标定的额定压力之下测得的最大流量(室温下清水输送时),若压力下降,则输出的流量会比标定的高。

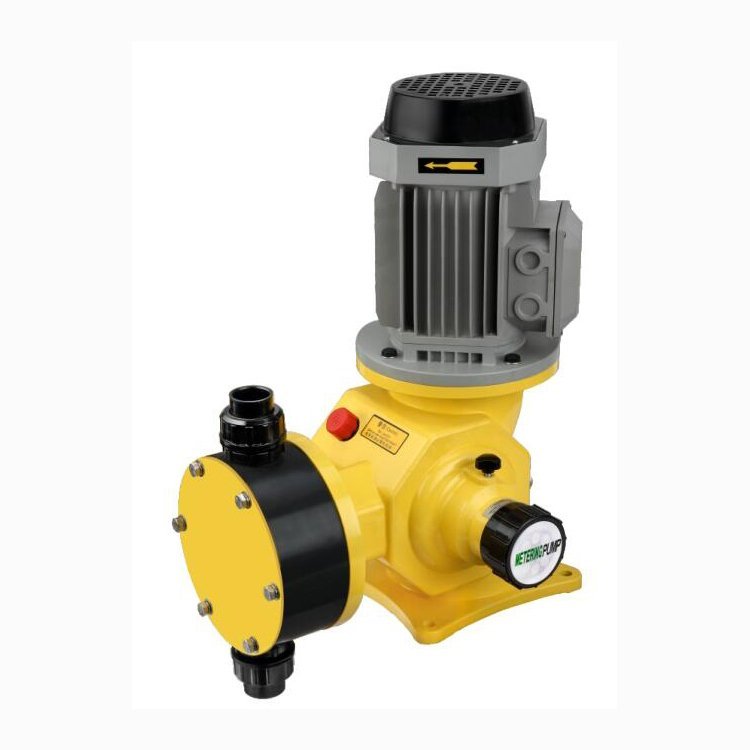

特点:

计量范围:0-400升/小时

压力范围:0-1.0兆帕

驱动方式:电机驱动

控制方式:手动、自动控制(可接收4-20mA信号来调节流量)

1、铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无毒无味。

2、采用凸轮机构.整体上完全无泄露,可安置于药槽或管道上。

3、接触介质泵头为PVC、可选PTFE、及不锈钢材质。

4、性价比高,普遍适用于,压力要求不高的水处理行业。

5、在泵运行或停止时也可任意调节流量也可定量输出。

6、隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层厚度 支撑铁芯,第四层采用强化尼龙纤维补强,第五采用EPDM弹性橡胶完全包履,可有效提升隔膜使用寿命。

不同类型:

柱塞式

1、价格较低

2、流量可达76米3/时,流量在百分之十到百分之百的范围内,计量精度可达±百分之一,压力最大可达350兆帕。出口压力变化时,流量几乎不变。

3、能输送高粘度介质,不适于输送腐蚀性浆料及危险性化学品。

4、轴封为填料密封,有泄漏,需周期性调节填料。填料与柱塞易磨损,需对填料环作压力冲洗和排放。

5、无安全泄放装置。

机械隔膜

1、价格较低。

2、无动密封,无泄漏。

3、能输送高粘度介质,磨蚀性浆料和危险性化学品。

4、隔膜承受高应力,隔膜寿命较低。

5、出口压力2兆帕以下,流量适用范围较小;计量精度为±百分之五,当压力从最小到最大时,流量变化可达百分之十。

6、无安全泄放装置。

液压隔膜

1、无动密封,无泄漏,有安全泄放装置,维护简单。

2、压力可达35兆帕;流量在10︰1范围内,计量精度可达±百分之一;压力每升高6.9兆帕,流量下降百分之五到百分之十。

3、价格较高。

4、适用于中等粘度的介质。

波纹管

1、价格较低。

2、无动密封,无泄漏。

3、最宜于输送真空、高温、低温介质,出口压力0.4兆帕以下,计量精度较低。

适用行业

石油工业,天然气开采,化工,炼油,热电厂,工矿〔锅炉〕,食品,制药,科研,印染,造纸,环保,水处理工业等。

计量泵的调节形式︰可手动调节、电动调节、变频调节.
