供暖系统中的补水装置气压罐等工作原理

供暖系统中我们通常需要采购的设备包括屏蔽泵、循环泵、软化水箱、软水装置、恒压装置；今天我们主要介绍屏蔽泵和恒压装置。屏蔽泵大家看上面视频号的视频非常好理解。下面文字主要介绍恒压装置

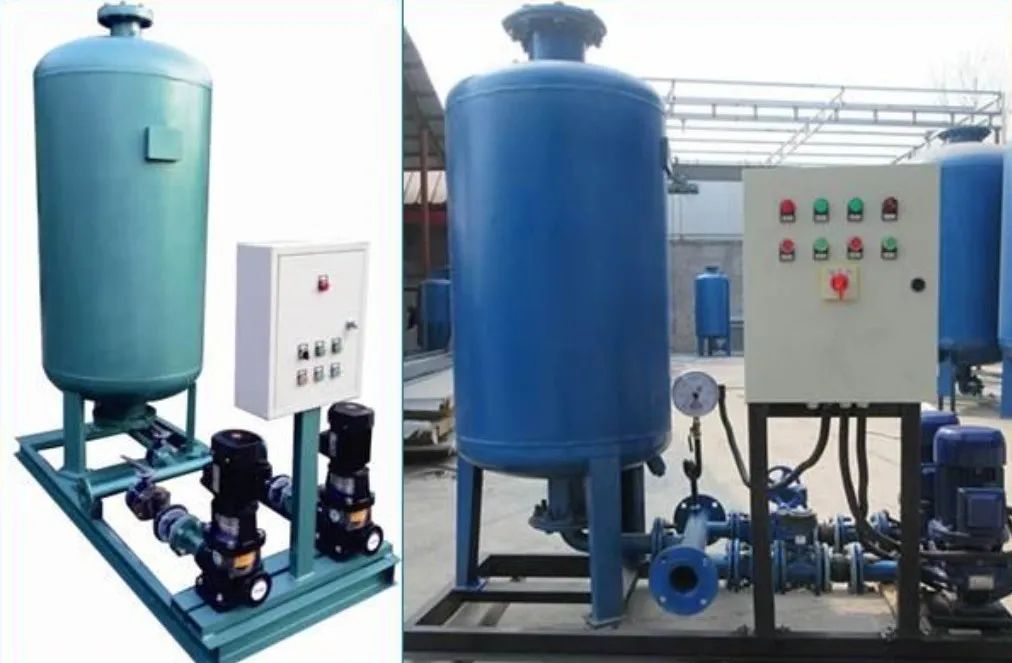

气压罐补水定压系统，低位（相对于高位膨胀水箱）设置于冷热源机房内，适用于水质净化要求高、对含氧控制严格的空调和供暖水系统，用于水系统的自动补水、稳压、排气、泄水和过压保护。

气压罐定压系统的主要功能

气压罐定压系统的功能部件，主要包括气压罐、补水泵、电接点压力表、电磁阀、安全阀，以及其他附属阀门仪表等。

主要功能：初次上水，由补水泵向系统充水，同时系统不断排气，直至定压点压力满足要求；系统稳压，系统水升温膨胀时压入定压罐，漏水或降温缩减时再压回系统，维持定压点压力的稳定；系统压力过低时启泵补压，系统压力过高时开启电磁阀泄水和安全阀保护。

气压罐系统稳压的具体过程

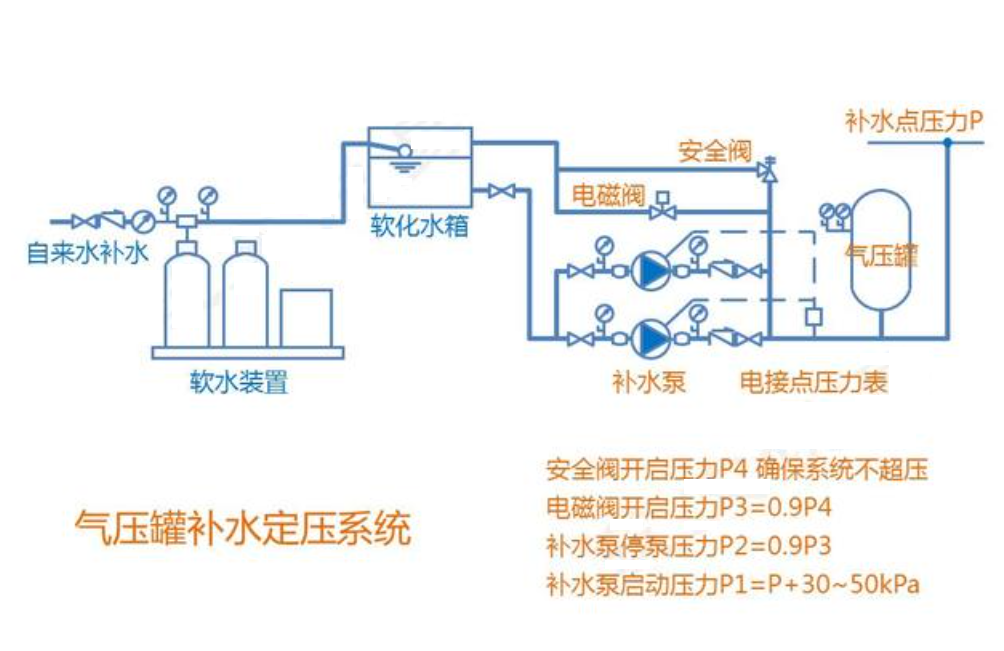

如图所示，电接点压力表检测系统的定压点压力P，据此自身有四个动作压力：补水泵启动压力P1，补水泵停泵压力P2，电磁阀泄水压力P3，安全阀保护压力P4。

其中，安全阀保护压力P4最高，确保系统的工作压力不超过系统内设备、管网、阀门等的承压能力，以此确定安全阀的保护压力。

水被加热升温后，系统内的水体积膨胀，定压点压力P增大，水被压入定压罐，压缩气囊使气囊压力升高，逐渐抵消压力直至平衡，定压点压力维持在P+ΔP范围内波动。当定压点压力依然上升，增大到P3时电磁阀开启泄水，增大到P4时安全阀开启保护。

水被冷却降温后，或系统中存在漏水，系统内的水体积减小，定压点压力P降低，定压罐气囊压力大于补水点压力，气囊扩张将水压入系统补水，定压点压力升高直至平衡，定压点压力维持在P+ΔP范围内波动。当定压点压力仍然不足，下降至P1时，补水泵开启补水，定压点压力升高，直至P2时停泵。
