泵的布置方式、布置要求及安装距离

1. 露天布置

一般将泵集中布置在管廊下方或侧面，也可以布置在被抽吸设备附近，主要优点是通风良好，操作和堆修方便。若泵布置在管廊下方时，泵出口中心线应对齐，距管廊柱中心线0.6m。

2. 半露天布置

半露天布置的泵适用于多雨地区，一般在管廊下方布置泵，在管道上部设顶棚。或将泵布置在框架的下层地面上，以框架平台作为顶棚。根据泵的布置要求，将泵布置成单排、双排或多排。

3. 室内布置

室内布置的泵适用于寒冷或多风沙地区，以及工艺有特殊要求的场合。

1. 对于露天或半露天布置的泵，一般使泵与原动机的轴线与管廊轴线垂直。

2. 对于室内布置的泵，当其输送液体温度高于自燃点或输送液体为液态烃时，应与其他泵分别布置在各自的房间内，并用防火墙隔开。

泵布置在室内时，一般不考虑机动检修车辆的通行要求。泵端或泵侧与墙之间的净距不宜小于1.2~1.5m，两排泵之间净距不应小于2m。

3. 设备布置图上的定位尺寸，以泵机组的轴线和出口法兰的中心线为基准。设备的标高统一以泵底座的下表面(即泵基础的顶面)标高来表示。注意:各工程公司系统专业计算 NPSH_a时是以泵基础的顶面为准，不是泵的进口中心线标高。而泵厂的NPSH_r是以泵的进口中心线为准，两者相差泵的中心高。

4. 泵群要排列整齐，推荐以泵的出口中心线取齐。

5. 电气专业与工艺或布置专业应及时协调，在可能时，泵的电机部分应尽可能不在防爆区内，以节省投资。

6. 泵应尽可能靠近供液设备，防止NPSH_a较小。

7. 蒸汽往复泵的动力侧和泵侧应留有抽出活塞和拉杆的位置。

8. 立式泵布置在管廊下方或框架下方时，其上方应留出泵体安装和检修所需的空间。

9. 各种离心泵维修检查所需空间见图1、图2和图3。管道布置时，泵的两侧至少要留出一侧做维修用。其他型式泵的维修检查所需空间见图4。

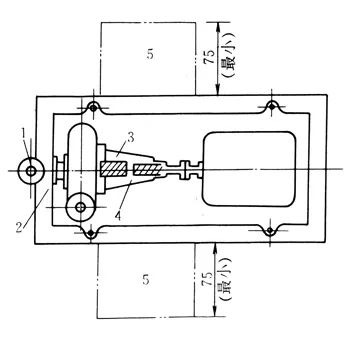

图1 单级离心泵维修检查用空间

1-顶部吸入；2-轴向水平吸入；3-密封压盖；4-填料箱；5-维修检查用空间

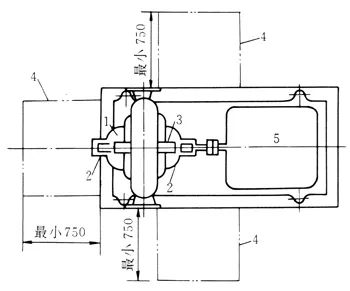

图2 单级双吸离心泵维修检查用空间

1-密封部分；2-填料箱；3-密封压盖；4-维修检查空间；5-电动机

图3 多级离心泵维修检查用空间

1-密封压盖(机械密封)；2-填料箱；3-维修检查用空间；4-顶部或侧向吸入；5-电动机

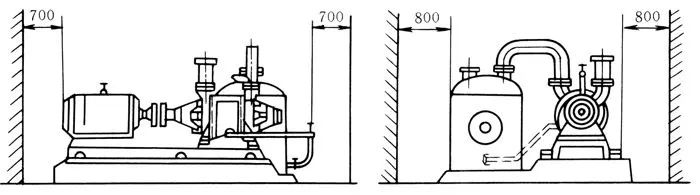

图4 水环式真空泵维修检查用空间

两台泵之间的净距不宜小于700mm，泵前端操作通道宽度不应小于1000mm，对于多级泵，泵前端的检修通道宽度不应小于1800mm。一般泵的前端检修通道宽度不应小于1250mm，以便小型叉车通过。
