水泵电动机额定电流的速算方法

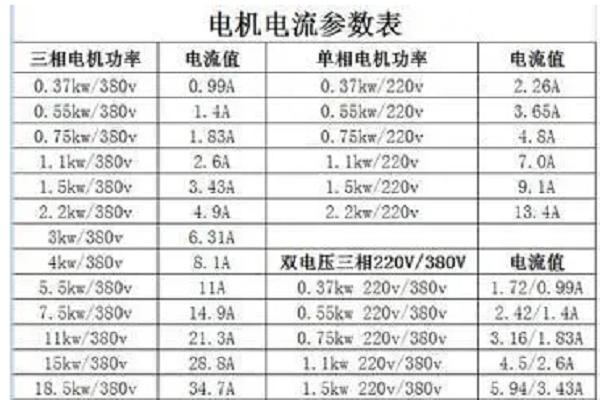

一、水泵电动机额定电流的速算

（1）速算口诀：

电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。通常指常用的380V、功率因数在0.8左右的三相异步电动机，“将千瓦数加一倍”即电动机的额定电流。

（2）经验公式：

电动机额定电流(A)=电动机容量(kW)数×2　　

上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2，10kW电动机，用速算口诀或经验公式算得其额定电流：10×2=20A。

二、电动机配用断路器的选择

   低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。380V245kW及以下的电动机多选用塑壳断路器。断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。

1、电动机保护用断路器选用原则

（1）长延时电流整定值等于电动机额定电流。

（2）瞬时整定电流：

对于保护笼型电动机的断路器，瞬时整定电流等于(8～15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。对于保护绕线转子电动机的断路器，瞬时整定电流等于(3～6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。

（3）6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。按起动负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。

2、断路器脱扣器整定电流的速算口诀

   “电动机瞬动，千瓦20倍”

   “热脱扣器，按额定值”

   上述口诀是指控制保护一台380V三相笼型电动机的断路器，其电磁脱扣瞬时动作整定电流，可按“千瓦”数的20倍”选用。对于热脱扣器，则按电动机的额定电流选择。

三、电动机配用熔断器的选择

    选择熔断器类别及容量时，要根据负载的保护特性、短路电流的大小和使用场合的工作条件。

    大多数中小型电动机采用轻载全压或减压起动，起动电流一般为额定电流的5～7倍；电源容量较大，低压配电主变压器1000～400kVA(包括并列运行容量)，系统阻抗小，当发生短路故障时，短路电流较大；工作场合如窑、粉磨场合，通风条件差，致使工作环境温度较高。因此，选用熔断器的分断能力和熔体的额定电流，较之一般工业使用要适当加大一点。

  （1）熔体额定电流的经验公式

    熔体额定电流(A)=电动机额定电流(A)×3

  （2）熔体额定电流的速算口诀

   “熔体保护，千瓦乘6”

    该速算口诀，指的是一台380V笼型电动机，轻载全压起动或减压起动，操作频率较低，适合于90kW及以下的笼型电动机。

    若实际使用的电动机起动频繁，或者起动时间长，则上述的经验公式或速算口诀所算的结果可适当加大一点，但又不宜过大。总之要达到在电动机起动时，熔体不被熔断；在发生短路故障时，熔体必须可靠熔断，切断电源，达到短路保护之目的。

四、电动机配用接触器的选择

1、按使用类别选用

    生产实际中，极大多数笼型电动机使用上，基本属于按AC-3使用类别选用。

2、确定容量等级

    接触器的容量即主触头在额定电压等技术条件下，其额定电流的确定，应注意如下几点：

  （1）工作制及工作频率的影响：选用接触器时，应注意其控制对象是长期工作制，还是重复短时工作制。在操作频率高时，还必须考虑增加接触器额定电流的容量。应尽可能选用银、银合金或镶银触头的接触器，如采用KSDZ－U系列产品。

  （2）环境条件的影响生产流程的环境比较恶劣的，粉尘污染严重，通风条件差，工作场所温度较高。要对接触器的选择宜采取降容使用的技术措施。
