水泵的管路设计注意事项

一、泵入口管路设计

1.1 泵入口管的管径一般比泵嘴大1~2级或相等。

1.2 泵入口管道上应设置切断阀。

1.3 离心泵除物料脏或特殊要求外，一般不设永性过滤器，但应设置开工用Y型过滤器；小间隙泵，如螺杆泵、齿轮泵、柱塞泵等应设置永久性过滤器，每台装一个，位于切断阀与泵进口之间。

二、 泵出口管路设计

2.1 离心泵出口管的管径一般比入口管径小1~2级。往复泵和转子泵的出口管径允许与入口管径同级。

2.2 离心泵或旋涡泵的出口管道上应设置止回阀。止回阀的位置宜装在泵出口隔断阀 前，但由此使得隔断阀的安装高度升高而造成不便操作，或两台泵公用一个止回阀时，也可装在泵出口隔断阀之后。

2.3 齿轮泵、螺杆泵、柱塞泵和电动往复泵均应在泵出口设置旁路安全阀。如泵本体装有安全阀时，则不再设安全阀。

2.4 对于进出口压差大于4.0MPa的离心泵，宜在泵出口管道上设置串连的双切断阀。

三、 其它管道

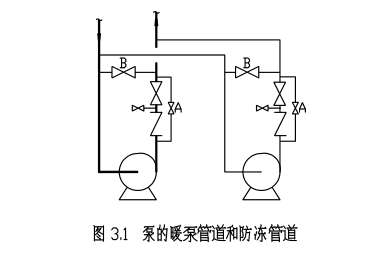

3.1 暖泵管道：输送高温油品的离心泵(温度>200℃)，应设置DN20~25的暖泵管道，如图3.1中管A。当泵出口管径小于 DN80时，可不设暖泵线，而采用微开备用泵出口阀的办法。

3.2 防冻管道：输送易凝油品，一般应设 DN20~25防冻管道 ，通常可用泵吹扫连通管兼用，如图 3.1中管B。防凝旁路需伴热。

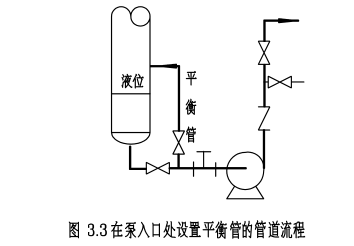

3.3 平衡管：介质在泵入口处易于发生气化时，在泵入口管嘴与泵入口切断阀之间设置一根可返回 吸入侧上游设备气相空间的平衡管。平衡管上应设置切断阀(见图3.3)。

3.4 压力平衡管

3.4 压力平衡管：泵出口阀前后压差非常大时，为避免打不开阀门，需要在出口阀的前后设带阀的旁 通管。如设有暖泵管道，则可用暖泵管道兼用。

3.5 放空管：输送液化气的泵应在泵入口或出口管道上设置排入密闭系统的放空管道。

3.6 循环管：每台往复泵或旋涡泵出入口切断阀之间的管道上应设置泵出入口相连的循环管，该循环管上应设置切断阀。
